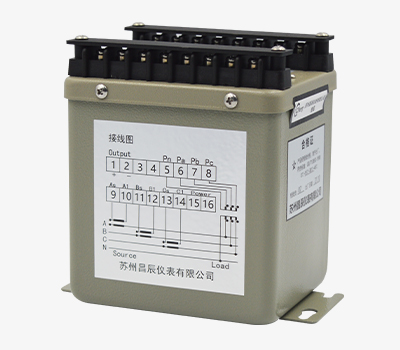

FPK無功功率變送器將電力系統里的無功功率，有功無功組合信號隔離變送成線性輸出的模擬信號，鐵殼材質，0.2級精度，電廠專用。

測量：?jiǎn)蜗喽€，三相三線，三相四線

輸入范圍：電流5Aac，1Aac;電壓150Vac，600Vac

精度：±0.5%RO

輸出：4~20mA

工作電源：AC220V±10%或AC/DC24~265V

安裝方式：35mm標準導軌、底座螺釘安裝

FPK無功功率變送器的技術條件

引用標準：GB/T 13850-1998（IEC688-1992）

長期穩定度：≤±0.2%/年，無累計誤差

溫度影響：≤100ppm/℃

響應時間：＜400ms

輸出紋波：＜0.4% (峰-峰值)

輸入功耗：電流＜0.2VA，電壓＜0.1VA

工作頻率：標稱頻率±10%

輸出負載：電流輸出 額定10V壓降 最大15V壓降（可選）電壓輸出 額定 2mA 最大 5mA輸出

輸出負載影響：＜0.1% （額定負載范圍內）

輔助電源：額定電壓 80%-120% 額定頻率 90%-110%

允許過量輸入：電流 3倍連續 10倍30秒 50倍1秒，電壓最大2倍連續

電壓試驗：輸入/輸出/電源與外殼之間 2kV AC 1min   IEC688

沖擊試驗：ANSI C37.90a/1973 ，IEC 255-4（5kV 1.2/50us脈沖電壓）

校正幅度：滿度最小±3%，零點最小±1%

磁場影響：0.4kA/m 磁場強度變化＜0.05%

工作條件：溫度-10～55℃ 相對濕度 ≤95% 無凝露

貯藏條件：溫度-40～70℃ 相對濕度 ≤95% 無凝露

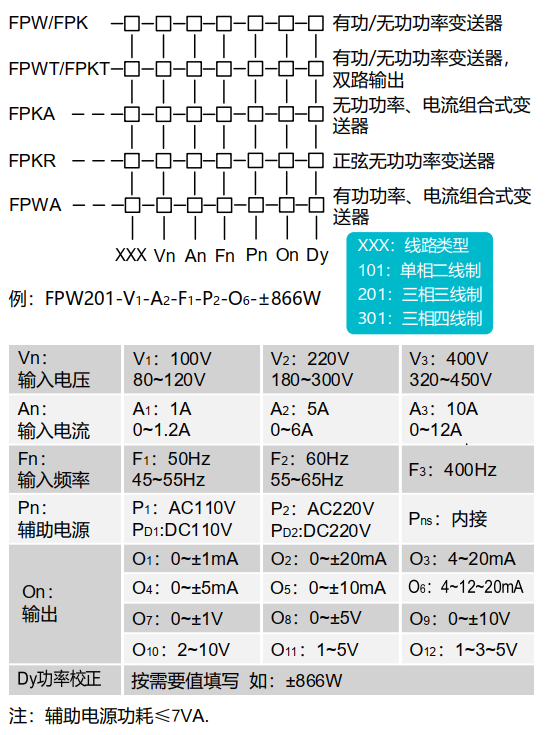

FPK無功功率變送器的選型代碼

常用規格實例

型號: FPK201-V1-A2-F1-O3/0-866Var;

精度: ±0.2%

輸入: 3P3W，5Aac，100Vac，50Hz;

輸出: 4~20mAdc (0~866Var)

電源: AC220V

描述: 此型號為三相三線無功功率變送器，5Aac 100Vac CT PT變比電流電壓信號輸入，輸出4~20mA，功率基準數866Var,工作電源AC220V

FPK無功功率變送器的詳細資料請點擊下載FPK無功功率變送器.pdf

更多FP系列電量變送器的產品資料請點擊下載FP系列電量變送器.pdf
